Associação de lentes

Duas lentes podem ser colocadas de forma que funcionem como uma só, desde que sejam postas coaxialmente, isto é, com eixos principais coincidentes. Neste caso, elas serão chamadas de justapostas, se estiverem encostadas, ou separadas, caso haja uma distância d separando-as.

Estas associações são importantes para o entendimento dos instrumentos ópticos.

Quando duas lentes são associadas é possível obter uma lente equivalente. Esta terá a mesma característica da associação das duas primeiras.

Lembrando que se a lente equivalente tiver vergência positiva será convergente e se tiver vergência negativa será divergente.

Associação de lentes justapostas

Quando duas lentes são associadas de forma justaposta, utiliza-se o teorema das vergências para definir uma lente equivalente.

Como exemplo de associação justaposta temos:

Este teorema diz que a vergência da lente equivalente à associação é igual à soma algébrica das vergências das lentes componentes. Ou seja:

Que também pode ser escrita como:

Associação de lentes separadas

Quando duas lentes são associadas de forma separada, utiliza-se uma generalização do teorema das vergências para definir uma lente equivalente.

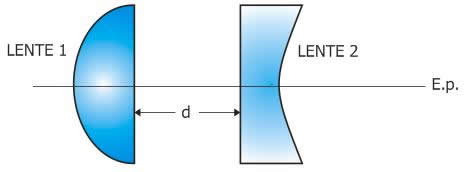

Um exemplo de associação separada é:

A generalização do teorema diz que a vergência da lente equivalente à tal associação é igual a soma algébrica das vergências dos componetes menos o produto dessas vergências pela distância que separa as lentes. Desta forma:

Que também pode ser escrito como:
