Trabalho (continuação)

Diagrama p x V

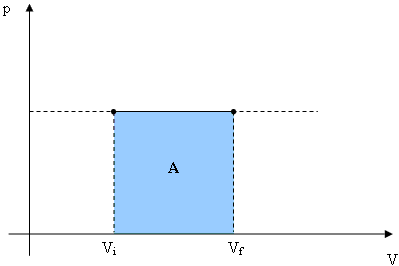

É possível representar a tranformação isobárica de um gás através de um diagrama pressão por volume:

Comparando o diagrama à expressão do cálculo do trabalho realizado por um gás , é possível verificar que o trabalho realizado é numericamente igual à area sob a curva do gráfico (em azul na figura).

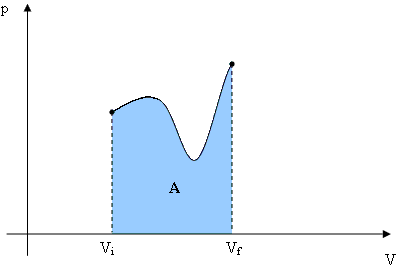

Com esta verificação é possível encontrar o trabalho realizado por um gás com pressão variável durante sua tranformação, que é calculado usando esta conclusão, através de um método de nível acadêmico de cálculo integral, que consiste em uma aproximação dividindo toda a área sob o gráfico em pequenos retângulos e trapézios.
